Poser un plancher chauffant électrique à câble type Confortis demande de respecter un pas de pose précis. Cet espacement du câble n’est pas un détail : il fixe la puissance délivrée au m² et la régularité de la chaleur au sol. Voici comment le calculer et le mettre en œuvre correctement.
Quel espacement pour un câble de plancher chauffant électrique ?
L’espacement câble, aussi appelé pas de pose ou distance entre spires, se situe généralement entre 7 et 12 cm selon la puissance souhaitée. Plus les spires sont rapprochées, plus la puissance au m² grimpe ; à l’inverse, un pas large donne une chaleur plus douce mais moins puissante. Pour un chauffage d’appoint dans une salle de bain, on vise souvent 100 à 120 W/m², tandis qu’un chauffage principal en résidence neuve bien isolée peut demander jusqu’à 160 W/m².
Formule de calcul de l’espacement
La logique est simple : la puissance surfacique correspond à la puissance linéique du câble (en W/m) divisée par le pas de pose en mètres. En pratique, on utilise plutôt l’inverse pour trouver l’espacement à respecter une fois la surface utile et la puissance totale du câble connues.
La formule à retenir est la suivante : espacement (en cm) = (surface utile en m² × 100) ÷ longueur de câble (en m). Concrètement, si vous disposez d’un câble Confortis de 50 mètres pour une surface utile de 5 m², l’espacement sera de (5 × 100) ÷ 50, soit 10 cm entre chaque spire.
Tableau d’espacements types selon la puissance
| Puissance visée | Espacement recommandé | Usage typique |
|---|---|---|
| 100 W/m² | 12 cm | Chauffage d’appoint, pièce bien isolée |
| 120 W/m² | 10 cm | Salle de bain, cuisine |
| 160 W/m² | 7 à 8 cm | Chauffage principal, rénovation peu isolée |
Un câble Confortis a une longueur fixe. Si elle dépasse la surface utile réelle, il faut resserrer l’espacement plutôt que de couper le câble : sectionner un câble chauffant grille sa résistance électrique et le rend inutilisable.
Comment déterminer la surface utile à chauffer
La surface utile n’est jamais celle de la pièce entière. Il faut soustraire l’emprise des meubles fixes, des sanitaires, des placards et de tout ce qui repose directement sur le sol sans laisser d’air circuler. Une marge de 5 à 10 cm est également conservée le long des murs et autour des huisseries de porte.
Sur un plan de la pièce, on trace donc les zones à exclure, puis on mesure ce qui reste. C’est cette surface, et non la surface brute, qui sert de base au calcul de puissance et d’espacement. Se tromper à cette étape fausse tout le dimensionnement du câble chauffant.
Étapes de pose du câble avec le bon espacement
Avant toute pose, le support préparé doit être propre, sec et plan. Une isolation thermique sous le câble (panneau ou natte isolante) est indispensable pour éviter que la chaleur ne se perde vers la dalle ou l’étage inférieur plutôt que de monter dans la pièce.

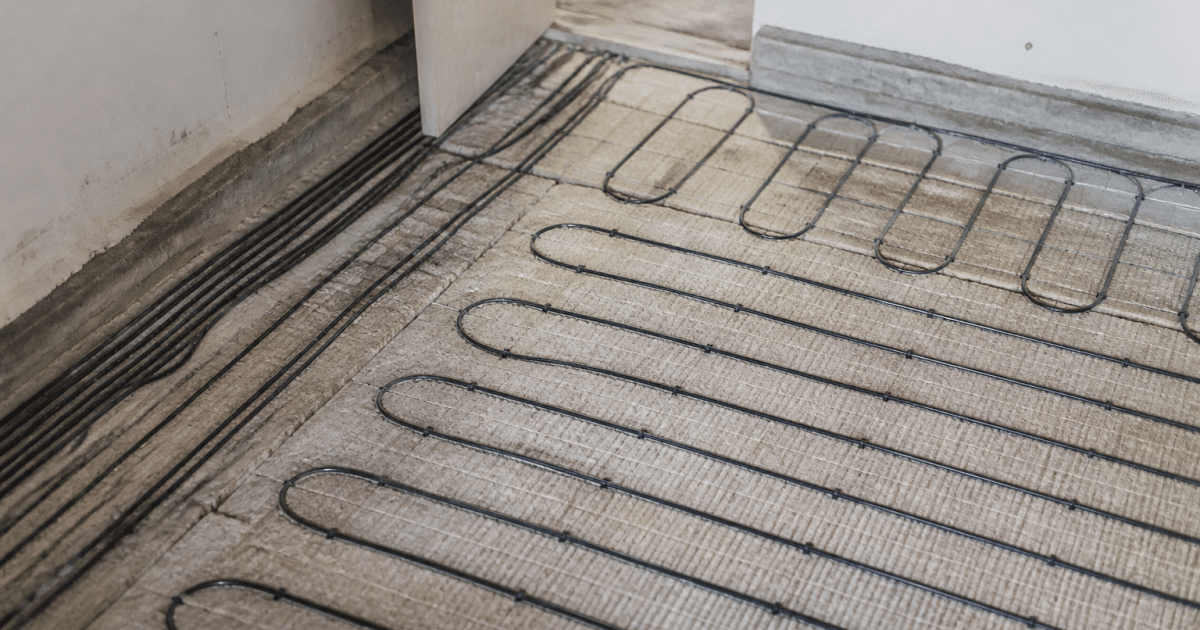

Le câble se fixe ensuite sur des bandes ou un treillis, en formant une trame chauffante en serpentin. Le respect d’un espacement régulier, sans point de rapprochement ni de zone vide, garantit une chaleur homogène sur toute la surface utile. On utilise souvent des rails de fixation crantés qui imposent naturellement la distance entre spires calculée en amont.
Les points suivants méritent une attention particulière lors de la pose :
- Ne jamais croiser le câble sur lui-même ni le tendre trop fort dans les courbes
- Laisser une réserve de câble froid suffisante jusqu’au thermostat
- Vérifier que le câble reste toujours à distance des zones sans revêtement (sous les meubles fixes)
- Respecter le rayon de courbure minimal indiqué par le fabricant Confortis
Vérifications et tests avant la mise en chape
Avant de couler la chape ou d’appliquer la colle à carrelage, un test de continuité et un contrôle de la résistance électrique du câble sont indispensables. On mesure la résistance avec un multimètre et on la compare à la valeur indiquée sur l’étiquette du câble ou la notice d’installation électrique : un écart important signale un défaut à corriger avant tout recouvrement.
Une fois ces vérifications validées et consignées (idéalement avec une photo de l’implantation exacte du câble), la mise en chape ou la pose de la colle avant carrelage peut débuter. Ce document sera précieux en cas de futurs travaux, pour éviter de percer accidentellement le câble chauffant enfoui sous le revêtement final.
